Gli odierni sistemi di riscaldamento e raffrescamento ad alta efficienza energetica con circuito primario e secondario o con gruppi e pompe separati, come il riscaldamento a pavimento o le pompe di calore, richiedono un bilanciamento idraulico ottimale e offrono le migliori prestazioni con acqua di sistema priva di aria e contaminazioni.

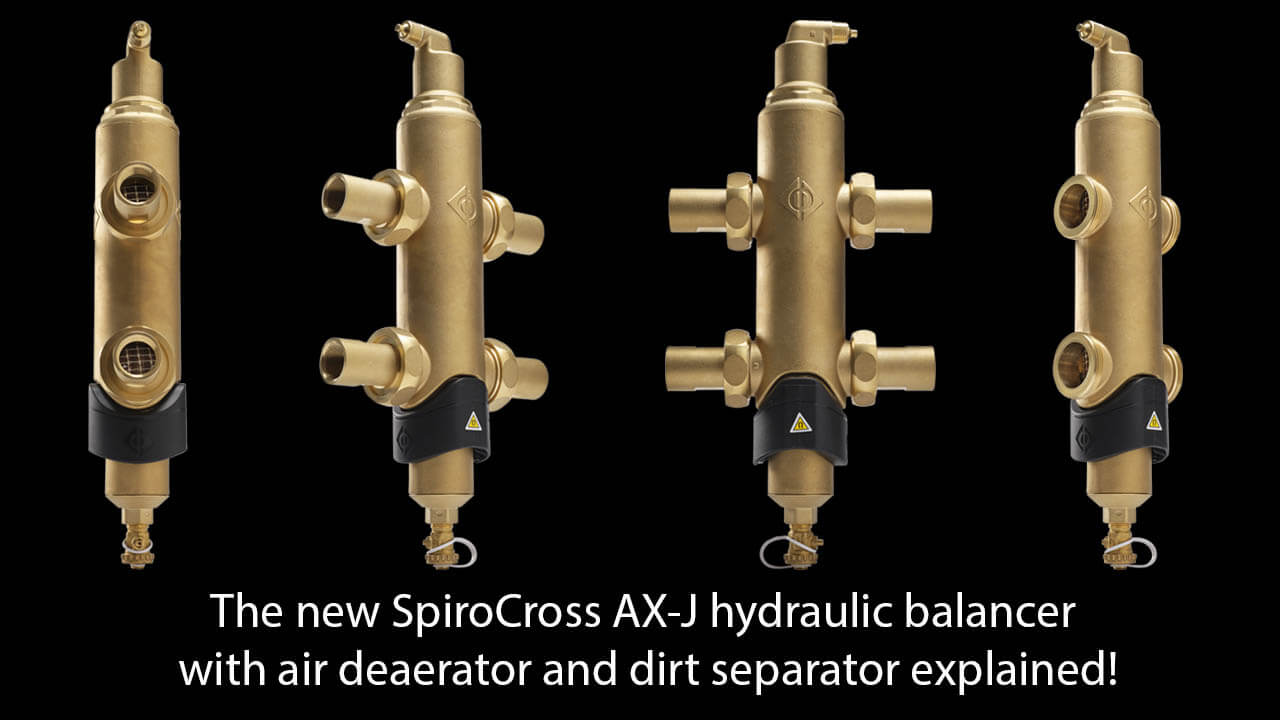

Il bilanciamento idraulico e la separazione dell'aria e dello sporco (anche magnetico) sono combinati nella gamma Spirotech SpiroCross AX-J. Il separatore idraulico a basse perdite compensa le differenze di portata tra un circuito primario (mandata) ed un circuito secondario (ritorno). La combinazione di tre funzioni in un unico dispositivo consente di risparmiare non solo sui costi di acquisto, ma anche su spazio, prestazioni, installazione e costi totali di manutenzione del sistema.
La gamma SpiroCross AX-J è stata sviluppata per piccole applicazioni commerciali e può essere utilizzata anche per sistemi a pompa di calore a bassa temperatura. Gli esempi includono condomini, sistemi di case condivise, ville e piccoli edifici commerciali. Le applicazioni includono il collegamento di generatori combinati (mandata) con circuiti di consumo diversi (radiatore e riscaldamento a pavimento) entrambi progettati come circuito attivo in un sistema con pompe di circolazione multiple e separate.
Lo SpiroCross AX-J fornisce la disaerazione per la rimozione dell'aria circolante e intrappolata e una separazione dello sporco altamente efficace in un design molto compatto e garantisce un perfetto equilibrio dell'acqua del sistema con una minima miscelazione del fluido.

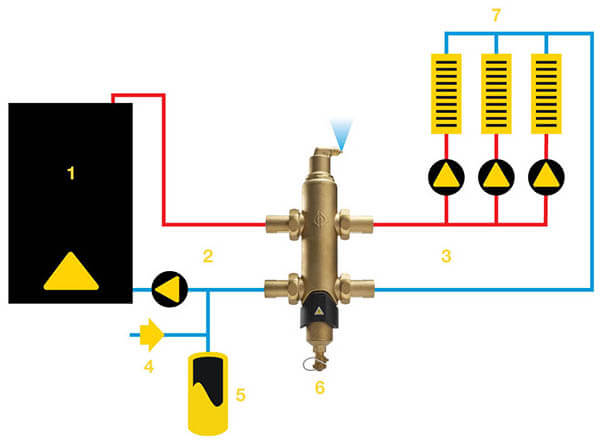

Il separatore idraulico SpiroCross AX-J deve essere installato tra il circuito primario e quello secondario come mostrato nell'immagine. Per garantire la migliore efficienza di separazione dell'aria, l'acqua con la temperatura più alta deve essere collegata agli attacchi superiori (anche per applicazioni di raffreddamento). Come per tutte le tubazioni dell'impianto idronico, si consiglia di avere l'attacco del vaso di espansione all'impianto sul lato di aspirazione della pompa o del circolatore.
Le unità devono essere montate su tubazioni orizzontali, con lo sfiato dell'aria in alto. Le tubazioni normalmente supportano il peso delle unità SpiroCross AX-J. Non sono richiesti i diametri dei tubi del tratto rettilineo prima e dopo l'unità.
1 Caldaia | 2 Circuito primario | 3 Circuito secondario | 4 Approvvigionamento idrico |
5 Vaso di espansione | 6 SpiroCross AX-J | 7 Radiazione del sistema
Guida rapida all'installazione
