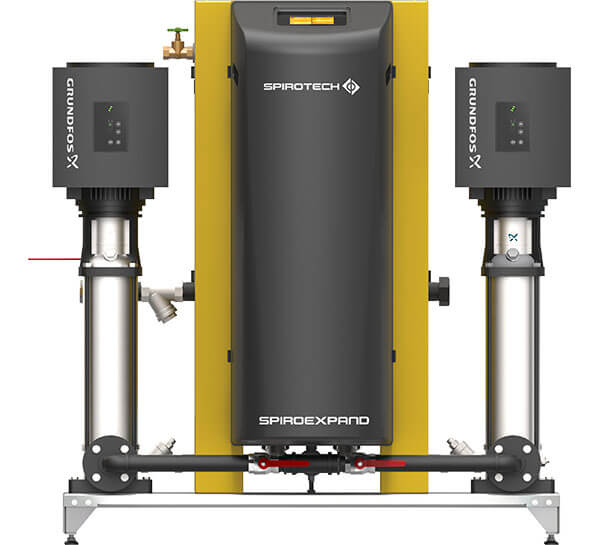

SpiroExpand TopControl Modular ETCM
SpiroExpand TopControl Modular è un sistema automatico di espansione e mantenimento della pressione con un design modulare per la combinazione con serbatoi di espansione EC senza pressione (valvola di sicurezza da 0,5 bar) e una pressione superiore utilizzabile fino a 23,5 bar.
I tre sistemi TopControl Modulare il campo di pressione di esercizio standard esteso verso l'alto consentono una gamma ancora più ampia di applicazioni:
- Solo : sistema a pompa singola, pompa e valvola di troppo pieno progettati per una portata volumetrica di espansione del 100 %.
- Duo : doppio sistema di pompaggio, le pompe trasportano in parallelo, il che consente una maggiore portata volumetrica di espansione. La valvola di troppo pieno è progettata per questa portata volumetrica.
- Maxi : Il sistema a doppia pompa, le pompe e la valvola di troppo pieno sono progettati per un flusso volumetrico di espansione del 100 %. La 2a pompa funge da riserva (fail-safe).
I sistemi Duo e Maxi hanno anche l'opzione di un sistema Twin, due valvole di troppo pieno progettate per il 100 % della portata volumetrica di espansione.
I sistemi SpiroExpand TopControl Modular sono disponibili con una pressione superiore utilizzabile fino a 23,5 bar.
Ad esempio, l'ETCM-M4.7-23.5-twin è un TopControl Modular con sistema a doppia pompa (MAXI). La pressione di esercizio è compresa tra 4,7 e 23,5 bar e il sistema è dotato di 2 valvole di troppo pieno (gemella).
Vantaggi di SpiroExpand TopControl Modular
- Già nella configurazione di base sono disponibili quattro contatti di segnale a potenziale zero (guasto, avviso, rifornimento attivo, funzione del dispositivo attivata)!
- Nella famiglia dei dispositivi di controllo superiori, anche la dotazione di base include ancora due segnali analogici standard (4-20 mA): "livello attuale del serbatoio [%]" e "pressione attuale del sistema [bar]" per il collegamento a un sistema controllato in campo.
- La struttura indipendente e l'alloggiamento garantiscono la trasmissione del suono più bassa possibile.
- L'uso di pompe di mantenimento della pressione di velocità a controllo elettronico e valvole di troppopieno elettriche consente un'ampia gamma di applicazioni per diversi tipi di dispositivi.
- I collegamenti per l'integrazione del sistema (linea di estensione, supplemento) si trovano su entrambi i lati del dispositivo.
Progettazione di impianti di riscaldamento e raffrescamento
Le unità modulari TopControl sono progettate per catturare il volume di espansione e mantenere costante la pressione in sistemi chiusi di riscaldamento, condizionamento e refrigerazione ad acqua calda in conformità alla norma DIN EN 12828.
La nostra gamma di macchine ad espansione SpiroExpand TopControl Modular
Aggiornamento software dell'unità di controllo SpiroExpand
Un aggiornamento è un intervento delicato. L'esecuzione di questa operazione senza rischi per l'apparecchiatura o la perdita dei parametri impostati richiede un buon controllo. Pertanto, si noti che gli aggiornamenti del software devono essere eseguiti solo dall'Ufficio Tecnico del produttore o da stazioni tecniche autorizzate (aziende partner e fornitori di servizi formati sulle nostre apparecchiature). In caso contrario, eventuali danni diretti o non conformità non possono essere coperti dalla garanzia del produttore.
* Degasaggio ottimale con un disaeratore sottovuoto o un disaeratore a microbolle
Date le linee guida VDI4708 e VDI2035, Spirotech consiglia l'uso di un disaeratore a microbolle o di un degasatore a vuoto per garantire un degasaggio ottimale degli impianti di riscaldamento e raffrescamento.
La nostra gamma degasatori sottovuotodi La nostra gamma di prese d'aria a microbolle
